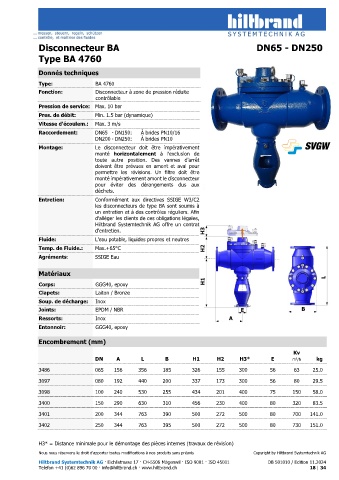

Page 18 - Solutions de systemes pour l'eau potable

Disconnecteur BA DN65 - DN250

Type BA 4760

Donnés techniques
Type: BA 4760
Fonction: Disconnecteur à zone de pression réduite
contrôlable
Pression de service: Max. 10 bar
Pres. de débit: Min. 1.5 bar (dynamique)
Vitesse d'écoulem.: Max. 3 m/s
Raccordement: DN65 - DN150: À brides PN10/16
DN200 - DN250: À brides PN10
Montage: Le disconnecteur doit être impérativement
monté horizontalement à l'exclusion de
toute autre position. Des vannes d'arrêt
doivent être prévues en amont et aval pour
permettre les révisions. Un filtre doit être
monté impérativement amont le disconnecteur
pour éviter des dérangements dus aux
déchets.
Entretien: Conformément aux directives SSIGE W3/C2
les disconnecteurs de type BA sont soumis à
un entretien et à des contrôles réguliers. Afin
d'alléger les clients de ces obligations légales,
Hiltbrand Systemtechnik AG offre un contrat
d'entretien.
Fluide: L'eau potable, liquides propres et neutres
Temp. de Fluide.: Max.+65°C
Agréments: SSIGE Eau

Matériaux
Corps: GGG40, epoxy
Clapets: Laiton / Bronze
Soup. de décharge: Inox
Joints: EPDM / NBR
Ressorts: Inox
Entonnoir: GGG40, epoxy

Encombrement (mm)
Kv
DN A L B H1 H2 *H3* E m /h kg
3
3486 065 156 356 185 326 155 300 56 63 25.0

3097 080 192 440 200 337 173 300 56 80 29.5
3098 100 240 530 255 434 201 400 75 150 58.0

3400 150 290 630 310 456 230 400 80 320 83.5
3401 200 344 763 390 500 272 500 80 700 141.0
3402 250 344 763 395 500 272 500 80 730 151.0

H3* = Distance minimale pour le démontage des pièces internes (travaux de révision)
